LM-自闭型防水涂料

产品介绍

LM-自闭型防水涂料是以优质丙烯酸酯乳液和多种添加剂组分的有机液料，再以特种水泥及多种填充料组成的无机粉料，经一定比例配制成的双组份聚合物改性水泥基柔韧型刚性防水涂料。产品分为液料和粉料双组份。所谓“自闭”，是指当混凝土基层以及防水涂膜出现裂缝时，涂膜在水的作用下，经物理和化学反应使裂缝自行封闭的性能。这个过程是逐渐发生的，首先，渗入的水被涂膜吸收，裂缝附近的防水涂膜产生体积膨胀，使进水通道变窄，抑制了水的侵入。接着，涂膜在树脂中的活性胶凝剂作用下形成碳酸钙的吸附、固化和堆积，堵塞进水通道，从而使裂缝自行封闭。

产品特点

1、绿色环保，无毒无味，不含催化剂，快速固化，施工时穿戴一般的基本防护就可以， 安全方便。可在任意曲面、斜面及垂直面上喷涂及涂刷成型，不产生流淌现象，20分钟凝胶，60分钟即可达到步行强度。

2、对水分、湿气不敏感，施工时不受环境干度、湿度的影响，干湿面均可施工，易操作。

3、双组份70%固含量，对环境适应性强，施工达到厚度要求，克服了以往错层施工粘结不牢及接茬不严的弊病。

4、涂料成膜后延伸率大、柔韧性、耐介质富有弹性。

5、对钢筋混凝土的表面有良好的附着力，抗涨强度、坚韧耐磨、耐油、耐水冲刷。

6、具有优异的耐冻融和耐热稳定性。

7、具有良好的闭气性和不透水性，在3Mpa压力下24小时不透水，材料无任何变化。

8、可加入各种颜料、填料，根据客户要求制成不同颜色的产品迎合市场。

9、于长期浸水环境下，迎水面和背水面的建筑防腐防水工程，不脱落、不起泡。

10、耐干湿交替性能特强，抗微生物及酸、硝、碱、盐、汽煤柴油等的侵蚀性能佳。

11、本产品耐老化程度高、抗紫外线强，在有效保护层下防腐防水寿命可达到50年以 上。

12、冷热交替后不开裂、伸长率高，基层微裂涂层不裂。优异的耐候性，不粉化、不龟裂，热稳定性能好。材料密实强度高、涂层无接缝，防腐防水性能突出。

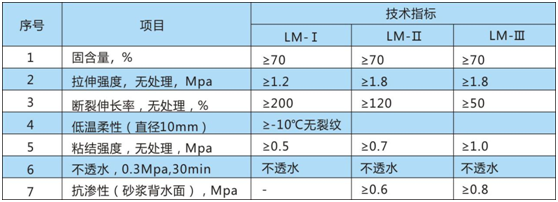

产品技术指标

产品检验方法依据国家标准：GB/T23445-2009

注：理论数值与实际数值有偏差时，以图纸设计数值为准。

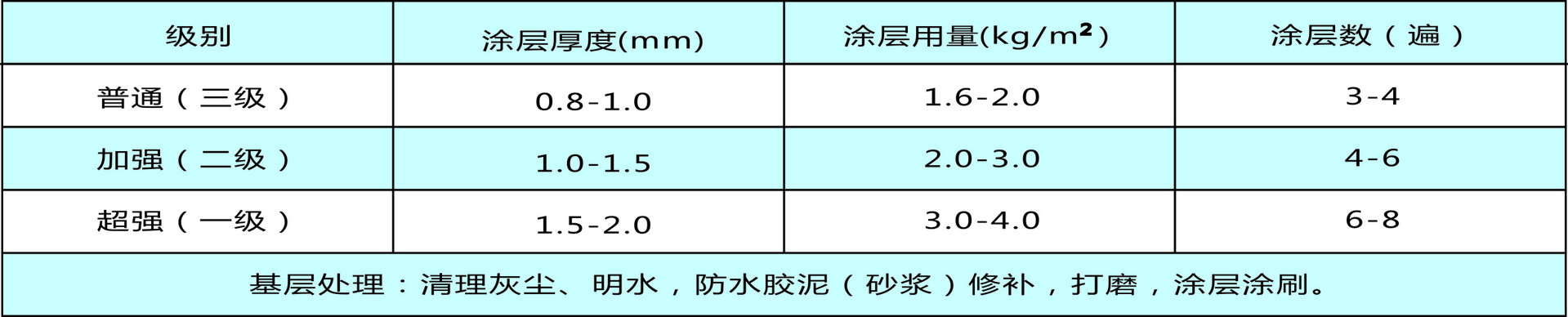

防腐等级及涂层应用量

防腐等级厚度用量及工艺

储存与包装

LM-自闭型防水涂料为水性环保无毒，非易燃易爆材料，均可按一般货物运输，应存放在阴凉干燥处，不可暴晒和受冻，有效储存器期为一年，储存温度在0°C以上45°C以下，液料采用原生料塑料桶包装，粉料（固化剂）采用三合一牛皮纸塑料袋包装。

施工准备

1、砼构筑物表面涂装前，必须进行表面预处理。对砼构筑物进行一次预处理，应将松散氧化层、灰尘、粉、凹凸物等处理干净。

2、钢筋混凝土结构表面处理采用机械清除法，用角向磨光机将电焊残留物、模版接缝凸出棱角面磨平，并保持表面洁净。

3、局部区域及边角位置采用手工处理。经过检查验收合格后，再做防水层。

4、做防水层时，先对基层表面进行打磨及修补，如果出现有凹坑、掉皮、起砂、蜂窝、麻面等现象时，应用防水涂料搅拌成防水胶泥（砂浆）进行修补，达到要求后，方可进行防水涂料涂刷。

涂刷施工

1、同层涂刷虽无接茬宽度要求，但搭接必须完全，不能出现少刷或漏刷现象。依此类推，达到防腐防水要求。

2、平立面及转角处（阴阳角）应抹成R≥20mm圆角，此部位为防水涂层薄弱环节，应多刷两遍，涂刷宽度两侧均不小于100mm。

3、工程的穿墙套管，从池壁混凝土表面至套管外露表面都要涂刷防腐防水涂料，套管与池壁混凝土交接处先刮防水涂料胶泥（砂浆），再进行防腐防水涂料涂刷。

4、涂刷要求纵横交错进行，不漏刷，对转角处、平立面交接处以及洞、孔、边、角、沟、台、沿等细部应多涂刷两遍，认真处理，保证质量。

5、防水涂料层固化成膜之后，应严肃认真对待成品保护，决不可留下隐患，要求各交叉施工人员认真进行配合。
