JS-复合防水涂料

产品物理性解析

JS-复合防水涂料是我公司自行研发生产的双组份弹性体防水涂料，国家专利号：Z L.201610152643.7，A组防水涂料的成膜物质为水性聚酯、氟碳树脂、聚乙烯、聚三氟氯乙烯、叔碳酸和聚硅氧烷等树脂的混合液料体系。B组固化剂由鳞片、石墨、硫酸 钡、钛白粉及陶瓷土等混合而成，防水涂料柔性涂膜对混凝土的微细裂缝有很好的修复和遮蔽作用；它具有良好的成膜性、渗透性、粘结性、耐水性、耐候性和耐腐蚀性能等，形成了连续一体的优质防水涂膜。

产品介绍

JS-复合防水涂料即聚合物水泥防水涂料，是近年来建筑防水涂料中发展较快的一大类别，是由有机高分子乳液和水泥加入各种无机助剂复合而成的一种双组份水性建筑防水涂料，是一种既具有机材料弹性高又具无机材料耐久性好等优点的新型材料，成膜后可形成高强坚韧的防水层。

产品特点

1、绿色环保，无毒无味，不含催化剂，快速固化，施工时穿戴一般的基本防护就可以，安全方便。可在任意曲面、斜面及垂直面上喷涂及涂刷成型，不产生流淌现象，20分钟凝胶，60分钟即可达到步行强度。

2、对水分、湿气不敏感，施工时不受环境干度、湿度的影响，干湿面均可施工，易操作。

3、双组份70%固含量，对环境适应性强，施工达到厚度要求，克服了以往错层施工粘结不牢及接茬不严的弊病。

4、涂料成膜后延伸率大、柔韧性、耐介质富有弹性。

5、对钢筋混凝土的表面有良好的附着力，抗涨强度、坚韧耐磨、耐水冲刷。

6、具有优异的耐冻融和耐热稳定性。

7、具有良好的闭气性和不透水性，在3Mpa压力下24小时不透水，材料无任何变化。

8、可加入各种颜料、填料，根据客户要求制成不同颜色的产品迎合市场。

9、于长期浸水环境下，迎水面和背水面的建筑防腐防水工程，不脱落、不起泡。

10、耐干湿交替性能特强。

11、本产品耐老化程度高、抗紫外线强，在有效保护层下防水寿命可达到50年以 上。

12、冷热交替后不开裂、伸长率高，基层微裂涂层不裂。优异的耐候性，不粉化、不龟裂，热稳定性能好。材料密实强度高、涂层无接缝，防腐防水性能突出。

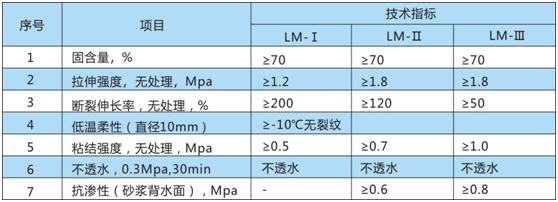

产品技术指标

产品检验方法依据国家标准：GB/T23445-2009

注：理论数值与实际数值有偏差时，以图纸设计数值为准。

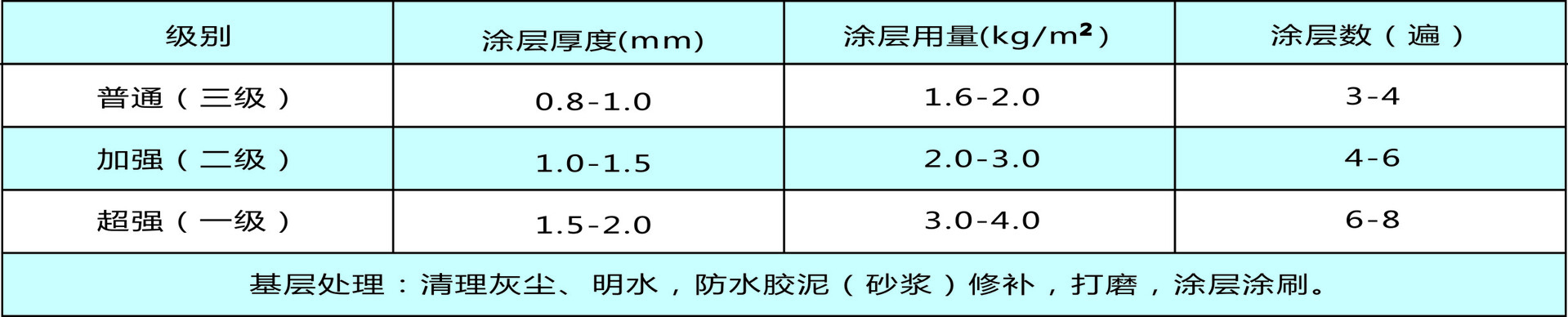

防腐等级及涂层应用量

防腐等级厚度用量及工艺

储存与包装

本产品为水性环保无毒，非易燃易爆材料，均可按一般货物运输，应存放在阴凉干 燥处，不可暴晒和受冻，有效储存器期为一年，储存温度在0°C以上45°C以下，液料采用原生料塑料桶包装，粉料（固化剂）采用三合一牛皮纸塑料袋包装。

施工准备

1、砼构筑物表面涂装前，必须进行表面预处理。对砼构筑物进行一次预处理，应将松散氧化层、灰尘、粉、凹凸物等处理干净。

2、钢筋混凝土结构表面处理采用机械清除法，用角向磨光机将电焊残留物、模版接缝凸出棱角面磨平，并保持表面洁净。

3、局部区域及边角位置采用手工处理。经过检查验收合格后，再做防水层。

4、做防水层时，先对基层表面进行打磨及修补，如果出现有凹坑、掉皮、起砂、蜂 窝、麻面等现象时，应用防水涂料搅拌成防腐胶泥（砂浆）进行修补，达到要求后，方可进行防水涂料涂刷。

涂刷施工

1、同层涂刷虽无接茬宽度要求，但搭接必须完全，不能出现少刷或漏刷现象。依此类推，达到防水要求。

2、平立面及转角处（阴阳角）应抹成R≥20mm圆角，此部位为防腐防水涂层薄弱环节， 应多刷两遍，涂刷宽度两侧均不小于100mm。

3、工程的穿墙套管，从池壁混凝土表面至套管外露表面都要涂刷防腐防水涂料，套管与池壁混凝土交接处先刮防水涂料胶泥（砂浆），再进行防水涂料涂刷。

4、涂刷要求纵横交错进行，不漏刷，对转角处、平立面交接处以及洞、孔、边、角、沟、台、沿等细部应多涂刷两遍，认真处理，保证质量。

5、复合防水涂料层固化成膜之后，应严肃认真对待成品保护，决不可留下隐患，要求各交叉施工人员认真进行配合。
