LM-168水泥基渗透结晶型防水防腐涂料(CCCW)

产品介绍

LM-168水泥基渗透结晶型防水防腐涂料(CCCW)是以高强度硫铝水泥为基料掺入活性化学母料等成分配制而成的灰色粉状材料。它的防水防腐机理主要是采用多孔性，在水的作用下，防水涂料中含有活性化学物质，以水为载体，随着水对结构毛孔的渗透，活性化学物质随着水渗透到内部，并反应生成钙矾石等不溶性晶体，其活性化学物质与未水化的水泥颗粒发生水化反应，并促进水泥水化，形成水泥水化晶体，生成大量晶体填充，封堵孔隙，使水无法进入混凝土，从而达到防水目的。本品属环保、无毒、无味、无公害产品，执行：GB/T18445-2012国家标准。

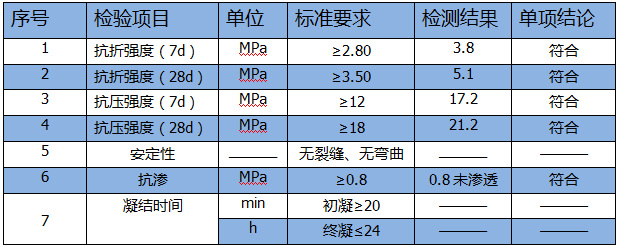

产品技术指标

产品检验方法依据国家标准：GB/T18445-2012。

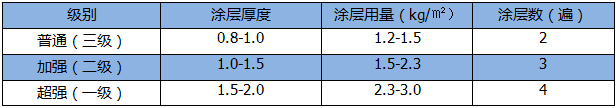

防腐等级及涂层应用量

厚度用量及工艺

储存与包装

1、本产品为非易燃易爆材料，可按一般货物运输，应存放在阴凉干燥处，防止暴晒和受潮

2、有效贮存期为一年，储存温度在0℃以上，45℃以下，用三合一牛皮纸袋包装。

涂刷施工

刮涂法：清理防水涂层基面上的杂物和浮泥砂浆，对严重凹凸不平的混凝土基面进行修补；对水泥基砼结构防水面上的油污、杂物铲除清理，然后用清水冲刷，在湿基面上进行施工涂刷防水材料；如果发现基面有严重渗漏处，应先采用堵漏材料施工，再使用本材料，才能确保工程质量；水灰比为3:1，用量在1.5kg/m2，厚度为1.0mm（±0.05mm）为标准。

滚涂法：将材料水灰比按4：1kg/m2的用量均匀地用滚刷滚在处理后的基层面上。

干撒法： 在混凝土浇筑密实碾压平整后立即进行施工。按规定用量均匀地撒在混凝土表面，及时压实抹光。终凝后检查是否有不良施工处并及时修补；在暴晒情况下，应洒水保养。注意喷洒均匀，不可偷工减料。

备注：实际配比比例根据天气冷热度以现场调配为准。
